کنترل کیفیت و ارائه گزارش و آنالیز ابعادی
یکی از کاربردهای اسکن سه بعدی بررسی ابعادی قطعه ساخته شده بر اساس فایل موجود است.
برای این منظور قطعه ( یا قطعات ) ساخته شده را اسکن کرده و ابرنقاط را بر روی مدل سه بعدی موجود ( مدل سه بعدی که قطعه بر اساس ان ساخته شده است) منطبق کرده و میزان انحراف قطعه ساخته شده را نسبت به فایل سه بعدی اندازه گیری می کنند .
بسته به حساسیت کار و میزان تلرانس، قطعه ساخته شده تایید و یا رد می گردد، گاهی هم خطا به گونه ای است که قابل اصلاح می باشد. برای این منظور بعد از اصلاح قطعه مجدد فرآیند کنترل انجام خواهد شد.
در زیر نمونه ای ساده از یک بررسی را مشاهده می کنید:

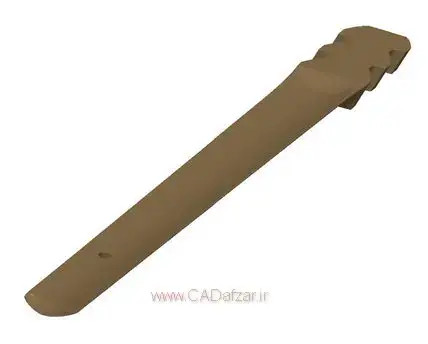

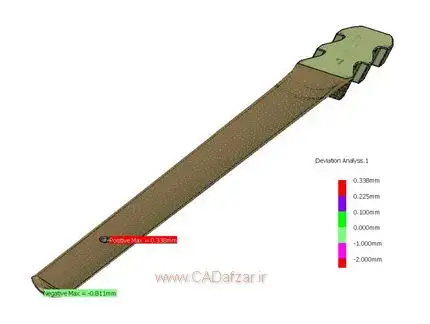

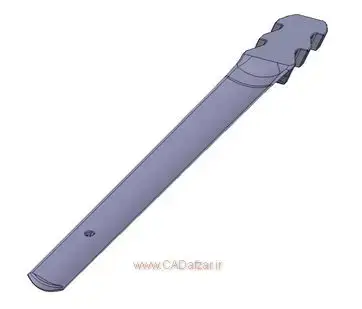

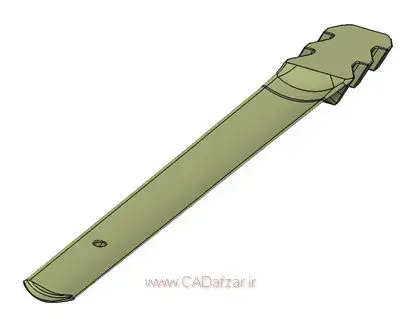

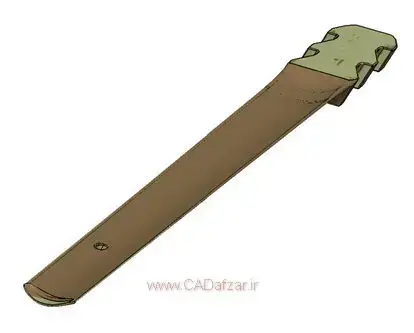

بررسی ابرنقاط دو blade با مدل سه بعدی آن

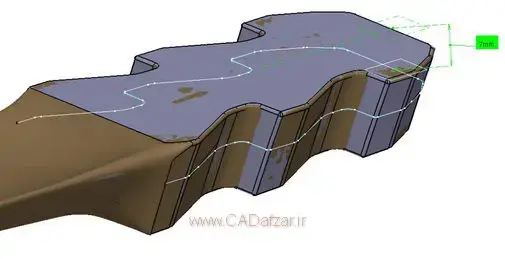

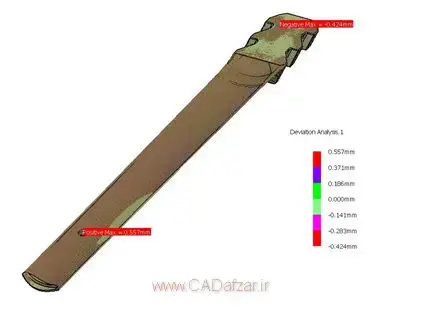

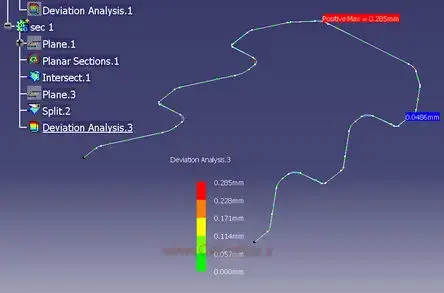

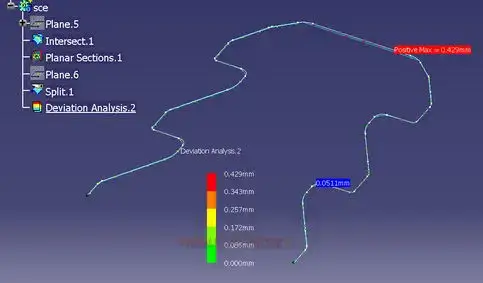

خطا در ساخت قطعه دوم بیشتر است اما اینکه این دوقطعه مردود و یا تایید هستند بستگی به تلرانس آنها دارد

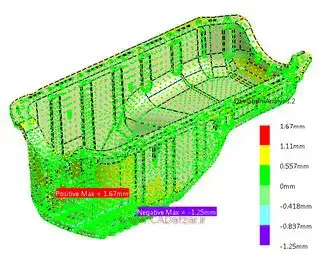

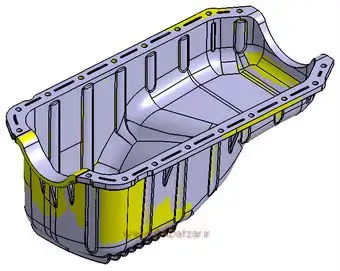

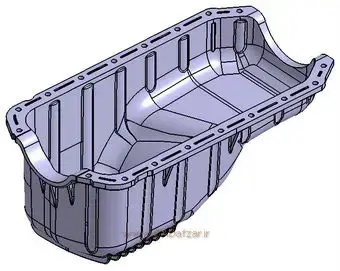

بررسی ابعادی Oil Pan
شرکت مهندسی کیان کَدافزار آماده ارائه خدمات کنترل و بررسی قطعات به صنایع مختلف می باشد.
